Эмаль Б-ЭП-5297 белая,серая
ТУ 2310-001-84928782-2011
Эмаль БЭП-5297 применяется для защиты внутренней поверхности емкостей из стали и бетона для хранения и переработки 96% спирта, и иных спиртосодержащих продуктов, холодной питьевой воды, соков и т.п., а также резервуаров, контактирующих с растительным маслом, сахаром и иными пищевыми продуктами.
Фасовка 24 кг (20+4 отв. ДА-1)
Эмаль Б-ЭП-5297 двухкомпонентная, состоит из основы (суспензия пигментов и наполнителей в эпоксидных смолах) и отвердителя (смесь аминных отвердителей).
Для обеспечения адгезии после подготовки поверхности металла ее окрашивают очень тонким (не толще 20мкм) слоем фосфатирующей грунтовки ВЛ-02 или ВЛ-023.
Покрытие обладает высокими антикоррозионными свойствами, стойкостью к пресной и морской воде, моющим средствам. Система покрытия, состоящая из двух-трех слоев эмали, при общей толщине покрытия 350÷400 мкм, сохраняет защ. свойства в течение 5 лет.
Технические характеристики Б-ЭП-5297
Внешний вид покрытия | ровное, полуглянцевое | ||||
Цвет | белый, коричневый, розовый | ||||
Время высыхания до ст. 3 при температуре (20 ±2) °С не более | 24 ч | ||||
Доля нелетучих веществ
|
| ||||
Теоретический расход, г/м² | 300-400 | ||||
Рекомендуемое количество слоев | 2-3 | ||||
Жизнеспособность смеси | 0,5 часа в зависимости от температуры. |
Расход на один слой . 220-290 г/м2; 6,7-5,0 м2/л
Разбавитель этилового спирта с ацетоном в соотношении 1:1 по массе в количестве не более 10% от массы грунтовки и эмали.
Подготовка поверхности: осуществляется по ГОСТ 9.402 (степень очистки от окислов – 2, степень обезжиривания — 1) или по МС ИСО 8501-1 (до степени Sa2 ½ или St3).

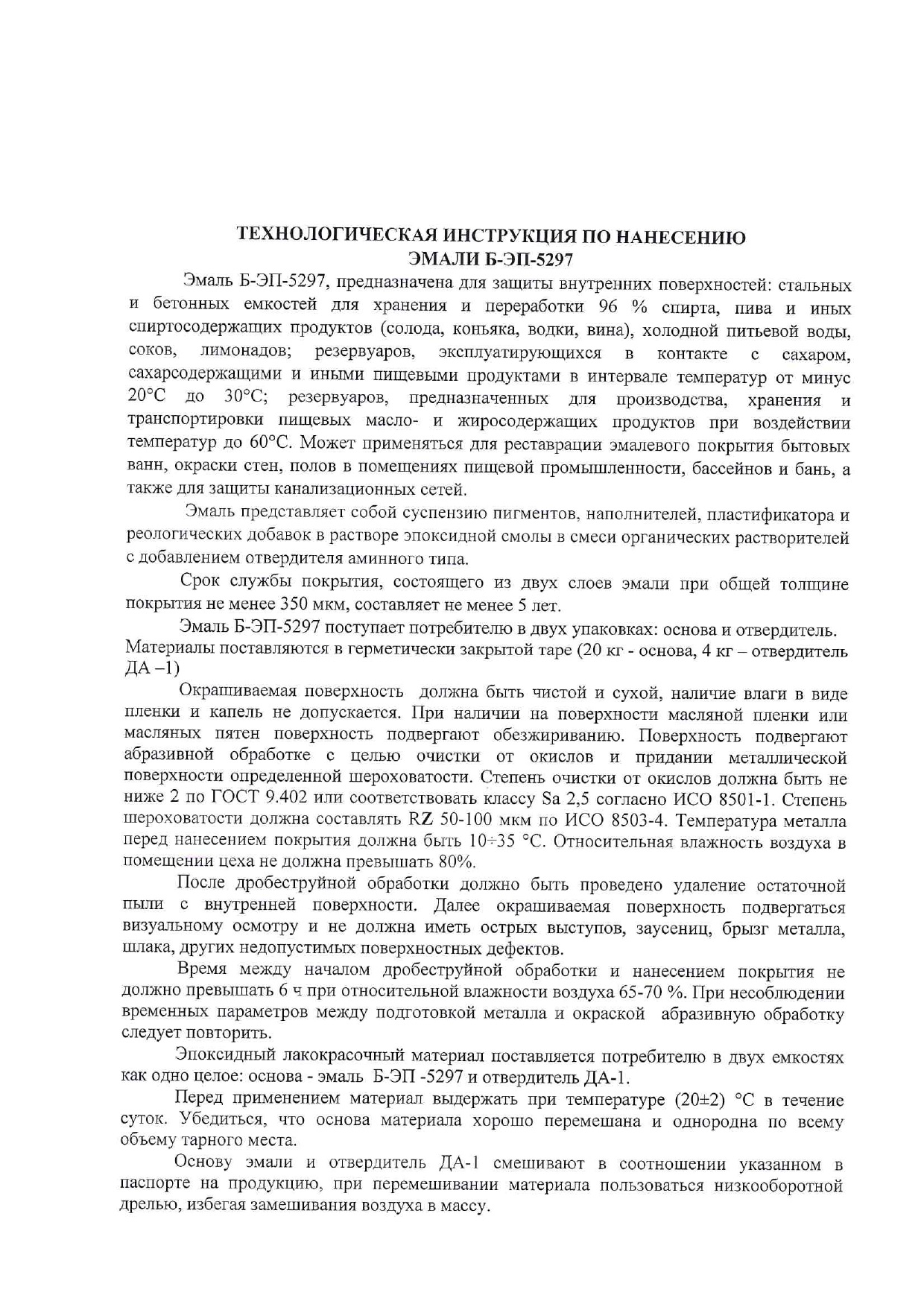

Условия нанесения: перед применением материалы выдержать при температуре 15÷20ºС в течение суток и тщательно перемешать. Убедиться, что основы материалов хорошо перемешаны и однородны по всему объему тарного места. Для приготовления композиции отвердитель смешать с основой в соотношении, указанном в документе о качестве на каждую партию материала, и тщательно перемешать не менее 10 минут. Допускается разбавление материалов при нанесении смесью этилового спирта с ацетоном в соотношении 1:1 по массе в количестве не более 10% от массы грунтовки и эмали.

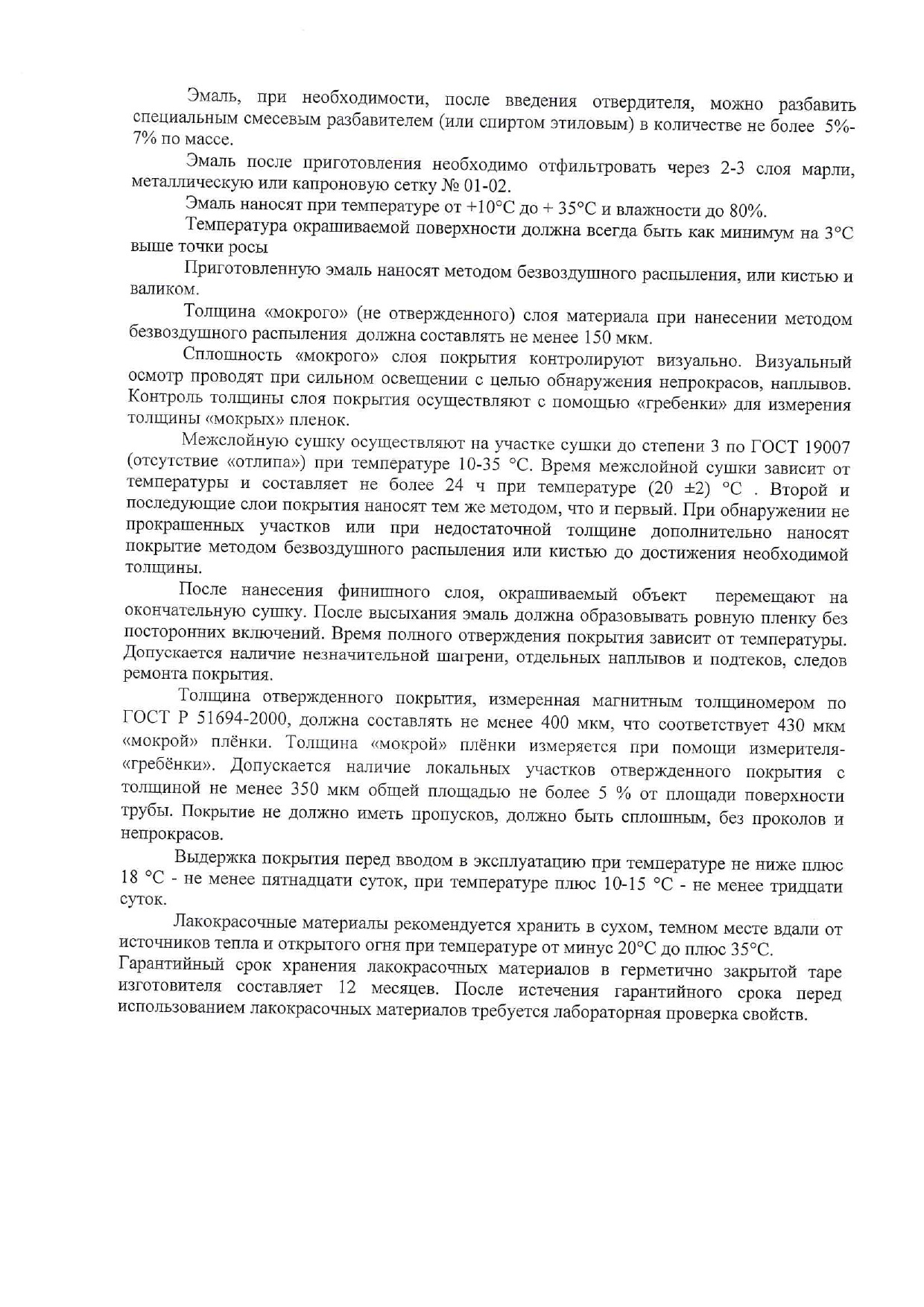

Подготовленную эмаль наносят на поверхность защищаемого материала безвоздушным распылением или кистью при температуре окружающего воздуха от 5ºС до 35ºС и относительной влажности воздуха не более 80 %.
